Cách trừ cửa lùa 4 cánh hệ 55 chính xác là yếu tố quyết định giúp bộ cửa vận hành trơn tru và thẩm mỹ. Việc nắm vững công thức tính toán hình học trên thanh profile nhôm Xingfa hệ 55 giúp anh em thợ gia công tránh tối đa sai sót làm hỏng vật tư. Trong bài viết này, ASEANWindow sẽ chia sẻ chi tiết các bước tính kích thước thông thủy và công thức trừ cửa chuẩn kỹ thuật nhất.
Tầm quan trọng của việc tính toán kích thước cửa lùa chuẩn kỹ thuật
Trong quy trình gia công cửa nhôm kính chuyên nghiệp, giai đoạn đo đạc và tính toán kích thước hình học luôn đòi hỏi sự tập trung tuyệt đối. Đối với hệ cửa trượt (cửa lùa) có kết cấu 4 cánh chạy trên hệ ray, chỉ cần một sai số nhỏ ở hàng milimet cũng có thể dẫn đến nhiều hệ lụy nghiêm trọng khi lắp đặt thực tế tại công trình. Đây cũng là lý do vì sao cách trừ cửa lùa 4 cánh hệ 55 luôn được xem là kiến thức nền tảng mà bất kỳ thợ nhôm kính nào cũng cần nắm vững.
Nếu tính toán kích thước cánh quá lớn, cửa sẽ bị kích khung, kẹt thanh ray dưới hoặc không thể đẩy cánh vào khung bao. Ngược lại, nếu số đo bị hụt quá nhiều, độ ngậm giữa cánh và khung sẽ không đảm bảo, gây ra hiện tượng lọt khe, làm mất khả năng cách âm, cách nhiệt và khiến nước mưa dễ dàng rò rỉ vào nhà.
Chính vì vậy, việc áp dụng đúng cách trừ cửa lùa 4 cánh hệ 55 theo catalog kỹ thuật từ nhà sản xuất là điều bắt buộc đối với mọi xưởng sản xuất. Khi thực hiện đúng công thức, bộ cửa sẽ đạt độ kín khít cao, vận hành êm ái, hạn chế tối đa các lỗi như xệ cánh, cấn ray hay hở khe sau thời gian dài sử dụng.
Tổng quan về thanh profile nhôm Xingfa hệ 55 dùng cho cửa lùa
Để tính toán được kích thước cắt nhôm chính xác và áp dụng cách trừ cửa lùa 4 cánh hệ 55 hiệu quả, trước hết chúng ta cần hiểu rõ các thông số kỹ thuật cơ bản của thanh profile nhôm Xingfa hệ 55 dành cho cửa sổ trượt hoặc cửa đi trượt.

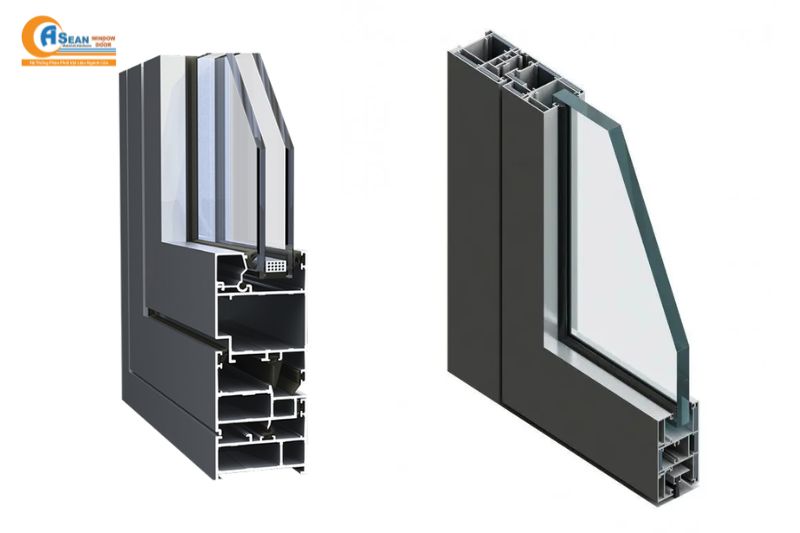

Hệ 55 lùa là dòng sản phẩm có bề rộng khung bao tiêu chuẩn 55mm. Các kỹ sư của Xingfa đã thiết kế hệ gân tăng cứng bên trong nhằm nâng cao khả năng chịu lực, chống vặn xoắn và đảm bảo độ ổn định cho toàn bộ kết cấu cửa trong quá trình vận hành.
Bên cạnh đó, thanh nhôm còn được tích hợp các rãnh kỹ thuật chuyên dụng để lắp đặt bánh xe, ray dẫn hướng, khóa và hệ gioăng EPDM đồng bộ. Những thông số này ảnh hưởng trực tiếp đến cách trừ cửa lùa 4 cánh hệ 55, bởi mỗi dòng profile sẽ có kích thước bản cánh, cây móc và khung bao khác nhau.
Thông thường, độ dày tiêu chuẩn của dòng nhôm này dao động từ 1.2mm đến 1.4mm tùy thuộc vào vị trí mặt cắt. Việc hiểu rõ bản rộng của từng mã cây nhôm như cây khung bao, cây trơn, cây móc và cây chữ T sẽ giúp người thợ xác định chính xác các thông số trừ hao trong cách trừ cửa lùa 4 cánh hệ 55, từ đó gia công bộ cửa đạt độ chính xác cao mà không cần ghi nhớ công thức một cách máy móc.
Công thức chi tiết cách trừ cửa lùa 4 cánh hệ 55

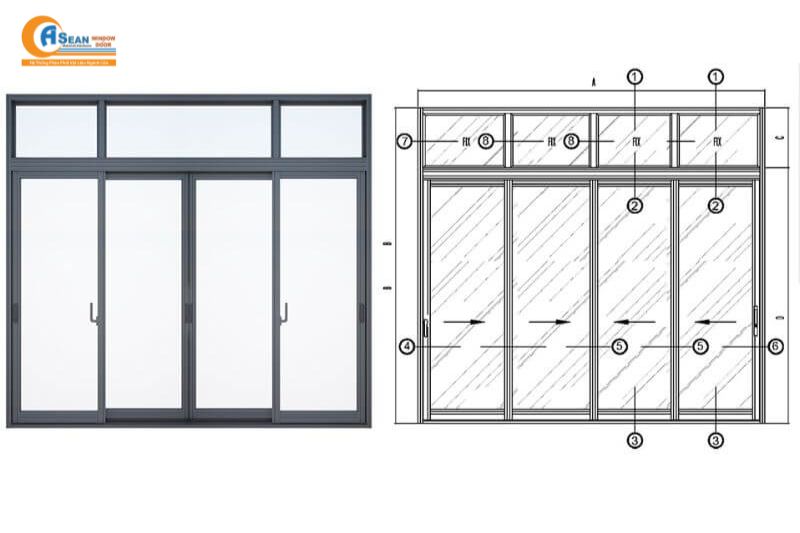

Dưới đây là công thức tính toán kích thước cắt nhôm chi tiết cho mẫu cửa sổ lùa 4 cánh chạy trên 2 ray độc lập (mỗi bên 2 cánh dồn về hai phía).
Công thức tính chiều cao cánh cửa (HC)
Chiều cao của cánh cửa sổ trượt được tính toán dựa trên tổng chiều cao phủ bì của khung bao trừ đi phần độ dày của khung bao ray trên và khoảng hở chuyển động của bánh xe ở ray dưới.
HC = HPB – 47mm
Trong đó:
- HC: Chiều cao thực tế của thanh nhôm làm cánh cửa (cây trơn và cây móc) cần cắt.
- HPB: Chiều cao phủ bì tổng thể của ô khung bao cửa sổ (đo trực tiếp tại công trình).
- 47mm: Là tổng kích thước hao hụt kỹ thuật bao gồm độ dày của thành khung bao ray trên, ray dưới và khoảng hở tiêu chuẩn để cánh cửa có thể nhấc lên đặt vào ray trượt một cách dễ dàng.
Ví dụ minh họa: Nếu ô chờ cửa sổ nhà khách hàng có chiều cao phủ bì đo được là HPB = 1500mm, thì chiều cao của các thanh cánh cửa sẽ được cắt với kích thước là:
HC = 1500 – 47 = 1453mm
Công thức tính chiều rộng cánh cửa (WC)
Đối với hệ cửa lùa 4 cánh dồn về hai bên, khi đóng cửa hoàn toàn, các cánh sẽ có sự chồng mí lên nhau tại vị trí các cây móc (cây đối đầu). Do đó, công thức tính chiều rộng cánh sẽ phức tạp hơn và phụ thuộc vào bản rộng của thanh nhôm làm cánh (thường là bản cánh kích thước 62mm hoặc 65mm tùy theo phôi nhôm cụ thể).
Dưới đây là công thức áp dụng phổ biến nhất cho hệ thanh profile có bản cánh tiêu chuẩn:
WC = (WPB + 3M – 2K)/4
Trong đó:
- WC: Chiều rộng của một cánh cửa cần cắt.
- WPB: Chiều rộng phủ bì tổng thể của ô khung bao cửa sổ.
- M: Độ rộng phần ngậm nhau của thanh cây móc (thường dao động khoảng 25mm đến 30mm tùy mã nhôm).
- K: Độ dày thành khung bao đứng hai bên tiếp giáp với tường.
Đối với dòng nhôm Xingfa hệ 55 lùa thông dụng trên thị trường hiện nay, các xưởng sản xuất thường áp dụng một công thức rút gọn cực kỳ nhanh chóng và có độ chính xác cao như sau:
Công thức rút gọn:
WC = (WPB + 66mm)/4
Ví dụ minh họa: Nếu chiều rộng phủ bì của ô cửa là WPB = 2400mm, áp dụng công thức rút gọn ta có kích thước chiều rộng của từng cánh cửa là:
WPB = (2400 + 66)/4 = 2466/4 = 616.5mm
Như vậy, anh em thợ sẽ tiến hành cắt tổng cộng 8 thanh ngang cánh (4 thanh ngang trên, 4 thanh ngang dưới) với chiều dài chính xác là 616.5mm.
Các lưu ý kỹ thuật quan trọng khi gia công và lắp đặt
Việc nhớ rõ công thức cách trừ cửa lùa 4 cánh hệ 55 là điều kiện cần, nhưng để tạo ra một sản phẩm hoàn hảo đạt tiêu chuẩn thẩm mỹ cao, anh em kỹ thuật cần lưu ý thêm các điểm cốt lõi sau:
- Đo đạc ô chờ thực tế: Luôn luôn đo kích thước ô chờ tại ít nhất 3 vị trí khác nhau (gồm hai đầu và phần giữa) để kiểm tra xem ô tường có bị thợ xây làm nghiêng hay vặn hay không. Nếu có sai lệch, phải lấy kích thước tại vị trí nhỏ nhất để tính toán khung bao.
- Sử dụng keo kết cấu chất lượng cao: Để liên kết giữa kính và khung nhôm được bền vững, chống rung lắc khi đóng mở mạnh, xưởng sản xuất nên ưu tiên sử dụng keo Antas chuyên dụng. Dòng keo này có độ bám dính cực tốt, khả năng đàn hồi cao và chống chịu được tia UV vượt trội dưới khí hậu nóng ẩm tại Việt Nam.

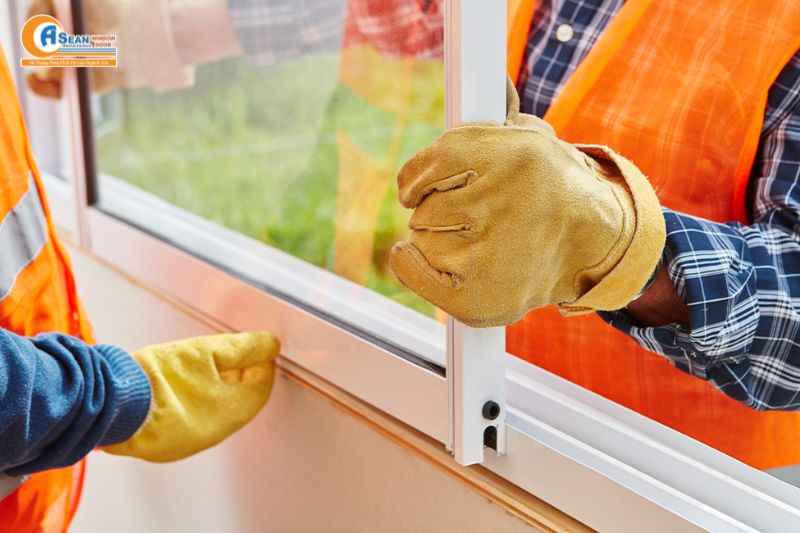

- Lắp đặt phụ kiện đồng bộ: Bánh xe lùa phải được chỉnh độ cao đồng đều ở cả hai bên cánh để đảm bảo cửa không bị nghiêng. Chốt sập hoặc khóa bán nguyệt cần được định vị chính xác để khi đóng cửa, vấu khóa ngậm chặt vào miệng khóa trên khung đứng, đảm bảo tính an toàn chống trộm.
Mọi yêu cầu tư vấn, báo giá vật tư hoặc cập nhật catalog kỹ thuật mới nhất về nhôm Xingfa hệ 55, quý khách hàng và đối tác vui lòng liên hệ trực tiếp với chúng tôi qua các kênh thông tin sau:
- Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
- Số điện thoại: 0902.988.667 – 0938.054.358
- Email: info@aseanwindow.com
- Website: https://aseanwindow.com/
Kết luận
Làm chủ được cách trừ cửa lùa 4 cánh hệ 55 giúp các đơn vị sản xuất tối ưu hóa được thời gian gia công, giảm thiểu tối đa rủi ro hư hao vật tư và nâng cao chất lượng sản phẩm đầu ra. Hệ cửa trượt sử dụng nhôm Xingfa hệ 55 luôn là giải pháp kiến trúc tuyệt vời cho mọi công trình nhờ tính năng vận hành nhẹ nhàng và tiết kiệm không gian.
Bằng việc kết hợp phôi nhôm chính hãng do ASEANWindow phân phối cùng hệ phụ kiện đồng bộ và keo kết cấu Antas cao cấp, bạn chắc chắn sẽ kiến tạo nên những bộ cửa bền vững, nâng tầm giá trị cho mọi ngôi nhà.
