Tìm hiểu mặt dựng hệ Unitized và giải pháp cho tòa nhà cao tầng

Trong kỷ nguyên kiến trúc hiện đại, mặt dựng hệ Unitized đã trở thành giải pháp cốt lõi cho các tòa nhà siêu cao tầng nhờ tốc độ thi công vượt trội và tính an toàn tuyệt đối. Việc ứng dụng hệ thống mặt dựng nhôm kính tiên tiến này không chỉ nâng tầm thẩm mỹ kiến trúc mà còn tối ưu hóa công năng bảo vệ công trình trước mọi điều kiện thời tiết khắc nghiệt. Hãy cùng ASEANWindow phân tích về cấu tạo, ưu nhược điểm và biện pháp thi công hệ Unitized đạt chuẩn kỹ thuật ngay sau đây.

Tổng quan về mặt dựng hệ Unitized trong kiến trúc cao tầng

Khái niệm mặt dựng hệ Unitized là gì?

Vách kính mặt dựng hệ Unitized (hay còn gọi là hệ thống mặt dựng modulized) là hệ thống mặt dựng nhôm kính được sản xuất, gia công và lắp ráp hoàn thiện thành các tấm panel (mô-đun) ngay tại nhà máy. Toàn bộ cấu phần từ khung nhôm, kính, hệ thống gioăng cao su cho đến các linh kiện liên kết đều được định hình sẵn trong môi trường nhà xưởng tiêu chuẩn trước khi vận chuyển đến công trường để lắp đặt.

Bản chất kỹ thuật khác biệt

Khác với các hình thức thi công truyền thống, mặt dựng hệ Unitized dịch chuyển phần lớn khối lượng công việc từ công trường lộ thiên vào trong nhà máy tự động hóa. Khi các tấm panel được đưa đến công trình, đội ngũ kỹ sư chỉ cần sử dụng thiết bị nâng hạ chuyên dụng để định vị và liên kết các tấm modul này vào hệ thống bản mã đã được cố định sẵn trên dầm sàn bê tông của tòa nhà.

Cấu tạo chi tiết của vách kính mặt dựng hệ Unitized

Để tạo nên một hệ thống vách dựng có khả năng chịu lực cao và bền bỉ theo thời gian, cấu tạo của mặt dựng hệ Unitized bao gồm các thành phần cơ bản sau:

• Khung nhôm hệ mặt dựng: Sử dụng các dòng nhôm cao cấp như Nhôm XINGFA HỆ MẶT DỰNG hoặc nhôm hệ cầu cách nhiệt. Khung nhôm được thiết kế các rãnh kỹ thuật đồng bộ để gài gioăng và thoát nước.
• Kính hộp và kính an toàn: Thường ưu tiên kính hộp cản nhiệt Low-E, kính dán an toàn nhiều lớp hoặc kính phản quang nhằm giảm thiểu tối đa bức xạ nhiệt và đảm bảo an toàn cho người sử dụng bên trong tòa nhà.
• Hệ thống gioăng và keo silicone kết cấu: Sử dụng hệ thống gioăng EPDM chịu thời tiết kết hợp với Keo ANTAS chuyên dụng cho liên kết cấu trúc chịu lực, đảm bảo độ kín khít tuyệt đối và đàn hồi tốt.
• Hệ phụ kiện định vị: Các linh kiện cơ khí, bản mã (Anchor) bằng thép mạ kẽm nhúng nóng hoặc inox chịu lực giúp neo giữ cố định hệ vách vào kết cấu bê tông.

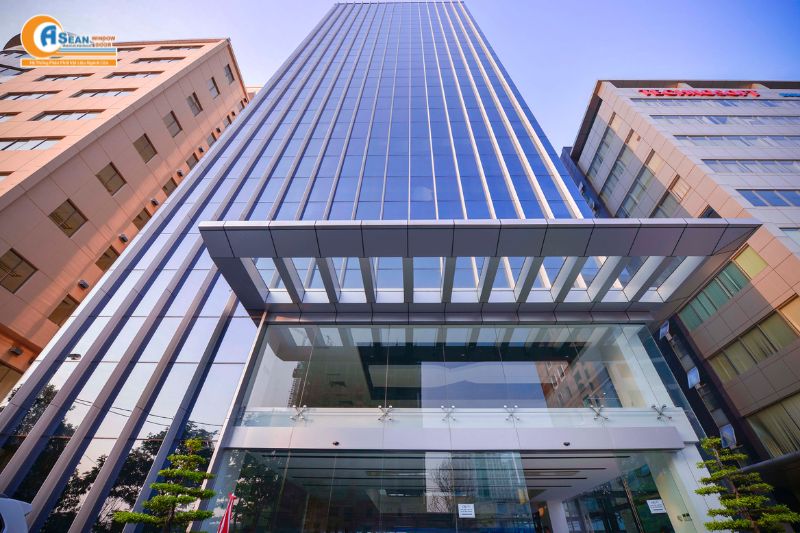

Tại sao mặt dựng hệ Unitized là lựa chọn số 1 cho cao ốc?

Khả năng chịu áp lực gió bão ở các tầng cao

Tại các tầng cao của cao ốc, áp lực gió và sự biến động nhiệt độ là vô cùng lớn. Hệ thống mặt dựng hệ Unitized được tính toán động học kỹ lưỡng với kết cấu các khớp nối linh hoạt, cho phép tòa nhà co giãn và chuyển vị định vị an toàn khi có dư chấn hoặc gió bão lớn mà không làm rạn nứt bề mặt kính.

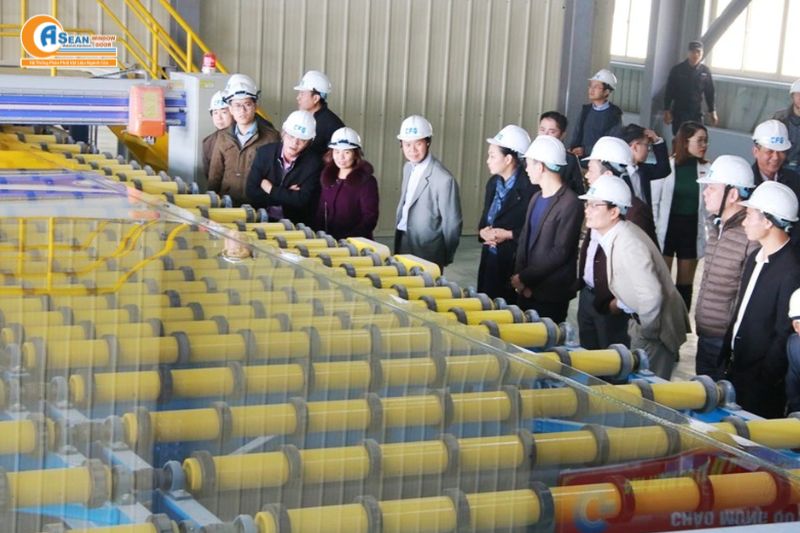

Kiểm soát chất lượng tuyệt đối tại nhà máy

Việc lắp ráp khung nhôm, dán kính và bơm Keo ANTAS kết cấu được thực hiện trong phòng sạch của nhà máy với nhiệt độ, độ ẩm ổn định. Điều này loại bỏ hoàn toàn các rủi ro về bụi bẩn, độ ẩm công trường làm giảm chất lượng bám dính của keo – điều mà hệ thống mặt dựng nhôm kính thi công ngoài trời rất khó kiểm soát.

Khả năng cách âm và cách nhiệt vượt trội

Nhờ kết cấu khung nhôm có cầu cách nhiệt kết hợp với kính hộp đa lớp, vách kính mặt dựng hệ Unitized tạo ra rào cản âm thanh và nhiệt lượng hoàn hảo. Hệ thống gioăng cao su đa tầng ngăn chặn triệt để hiện tượng thấm nước từ bên ngoài vào trong phòng ngay cả khi đối mặt với mưa bão lớn.

Đánh giá ưu điểm và nhược điểm của vách kính hệ Unitized

Để giúp các chủ đầu tư và nhà thầu có cái nhìn khách quan trước khi chọn giải pháp mặt dựng nhôm kính, ASEANWindow tổng hợp các ưu – nhược điểm cốt lõi của hệ thống này:

Ưu điểm nổi bật

• Tốc độ thi công thần tốc: Quá trình sản xuất panel tại nhà máy diễn ra song song với quá trình xây dựng phần thô của tòa nhà, giúp rút ngắn đến 50% tiến độ hoàn thiện mặt ngoài.
• Không phụ thuộc thời tiết: Do công tác lắp ráp panel thực hiện hoàn toàn trong nhà xưởng nên tiến độ không bị gián đoạn bởi mưa, nắng hay gió bão.
• An toàn và tiết kiệm chi phí ngoại thất: Giảm thiểu tối đa việc sử dụng hệ thống giàn giáo bên ngoài, công nhân thao tác lắp đặt chủ yếu từ phía bên trong sàn tầng tòa nhà.
• Tính thẩm mỹ đồng bộ: Độ chính xác của máy móc công nghiệp giúp các đường mạch, ron kính đồng đều và phẳng tuyệt đối.

Nhược điểm cần lưu ý

• Chi phí đầu tư ban đầu cao: Đòi hỏi chi phí lớn cho công tác thiết kế khuôn nhôm định hình riêng và gia công lắp ráp hàng loạt tại nhà máy.
• Yêu cầu thiết bị cẩu lắp chuyên dụng: Cần hệ thống cẩu tháp, vận thăng hoặc robot nâng kính chuyên dụng để đưa các tấm panel nặng vào đúng vị trí.
• Tính linh hoạt thấp tại công trường: Một khi tấm panel đã được sản xuất hàng loạt, việc thay đổi kích thước hoặc thay đổi kiến trúc tại công trường là cực kỳ khó khăn.

Bảng so sánh kỹ thuật: Mặt dựng hệ Unitized và Mặt dựng hệ stick

Quy trình và biện pháp thi công mặt dựng Unitized tiêu chuẩn

Biện pháp thi công mặt dựng hệ Unitized đòi hỏi sự phối hợp chặt chẽ giữa đội ngũ trắc đạc kỹ thuật và đội ngũ vận hành thiết bị nâng hạ theo các bước sau:

Bước 1: Công tác trắc đạc và thả dây rọi định vị

Kỹ sư tiến hành đo đạc, định vị tim trục tòa nhà bằng máy kinh vĩ hoặc máy laser chuyên dụng. Công tác này cần độ chính xác đến từng milimet vì nó quyết định độ thẳng hàng của toàn bộ hệ thống vách mặt dựng nhôm kính sau này.

Bước 2: Lắp đặt hệ thống bản mã chịu lực

Tiến hành lắp đặt hệ thống bản mã (Anchor) vào dầm sàn bê tông theo các vị trí tim trục đã định vị. Bản mã đóng vai trò là cầu nối chịu toàn bộ tải trọng của hệ mặt dựng hệ Unitized vào kết cấu chịu lực của công trình.

Bước 3: Vận chuyển tấm panel Unitized đến vị trí lắp đặt

Các tấm panel hoàn thiện được bọc màng bảo vệ, xếp trên các pallet chuyên dụng và vận chuyển bằng vận thăng hoặc cẩu tháp lên các tầng sàn tương ứng.

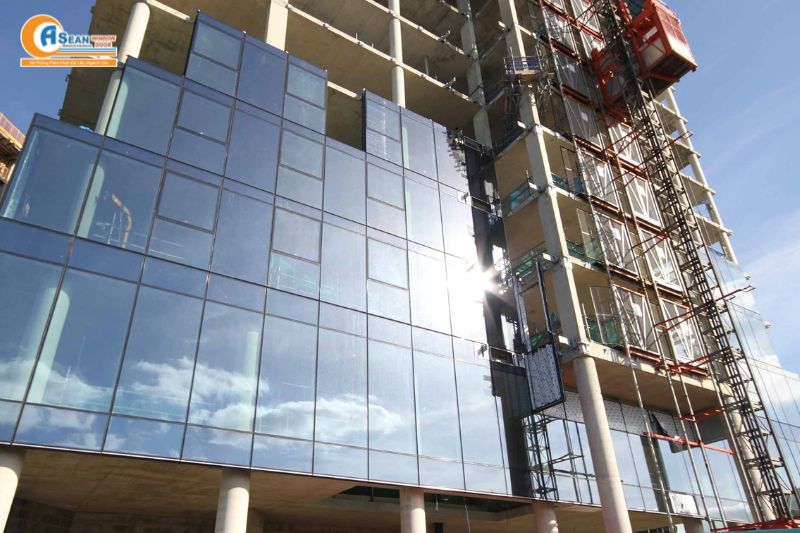

Bước 4: Cẩu lắp, căn chỉnh và liên kết panel

Sử dụng thiết bị nâng chuyên dụng để đưa tấm panel ra phía ngoài tòa nhà. Công nhân đứng từ bên trong sàn tầng sẽ đón, căn chỉnh các ngàm âm dương của khung nhôm trùng khớp với nhau và chốt cố định panel vào hệ thống bản mã chịu lực. Quá trình lắp đặt thường được thực hiện cuốn chiếu từ dưới lên trên hoặc theo từng phân khu.

Bước 5: Bắn keo thời tiết hoàn thiện và thử nước

Sau khi các block panel được liên kết cố định, kỹ thuật viên tiến hành bơm Keo ANTAS tại các vị trí khe hở, mối nối thời tiết. Cuối cùng, thực hiện quy trình thử nước áp lực cao (Water leakage test) để kiểm tra độ chống thấm trước khi bàn giao.

ASEANWindow – Giải pháp cung cấp vật tư mặt dựng nhôm kính uy tín hàng đầu

Để đảm bảo chất lượng bền vững cho hệ thống vách dựng công trình cao tầng, việc lựa chọn nguồn vật tư đồng bộ đóng vai trò quyết định. Công ty TNHH Cửa sổ Việt Châu Á (ASEANWindow) tự hào là đơn vị uy tín hàng đầu tại Việt Nam chuyên cung cấp các giải pháp vật tư cao cấp cho ngành mặt dựng nhôm kính.

Chúng tôi mang đến hệ sinh thái sản phẩm toàn diện cho mặt dựng hệ Unitized bao gồm các dòng Nhôm XINGFA HỆ MẶT DỰNG chính hãng được sản xuất trên dây chuyền hiện đại, đáp ứng các tiêu chuẩn khắt khe về độ dày và độ bền cơ lý. Bên cạnh đó, các dòng Keo ANTAS chuyên dụng do ASEANWindow phân phối mang lại khả năng bám dính kết cấu tuyệt vời, kháng UV vượt trội, bảo vệ công trình kiên cố trước mọi tác động khắc nghiệt của thời tiết. Với dịch vụ tư vấn kỹ thuật chuyên sâu, ASEANWindow cam kết đồng hành cùng các nhà thầu và chủ đầu tư kiến tạo nên những công trình cao ốc an toàn và đẳng dấp.

Thông tin liên hệ:

• Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
• Số điện thoại: 0902.988.667 – 0938.054.358
• Email: info@aseanwindow.com
• Website: https://aseanwindow.com/

Kết luận

Hệ vách kính mặt dựng hệ Unitized chính là đỉnh cao của công nghệ thi công kiến trúc bao che cho các công trình cao tầng hiện đại. Mặc dù đòi hỏi chi phí đầu tư lớn và quy trình kỹ thuật nghiêm ngặt, nhưng những giá trị mà giải pháp mặt dựng nhôm kính này mang lại về tiến độ, thẩm mỹ và độ an toàn là hoàn toàn vượt trội. Đầu tư vào hệ Unitized đồng bộ cùng nguồn vật tư chất lượng từ các đơn vị uy tín chính là chìa khóa vàng để khẳng định giá trị bền vững cho mọi công trình thế kỷ.
