Cách trừ cửa sổ mở 4 cánh hệ 55 chính xác là yếu tố quyết định giúp bộ cửa vận hành êm ái, kín khít và không bị cấn kẹt khi sử dụng. Việc nắm vững công thức trừ độ hở lối đi, độ dày khung bao và kích thước trừ cánh sẽ giúp anh em thợ nhôm kính tối ưu hóa vật tư, tránh sai sót trong quá trình gia công xưởng. Hãy cùng ASEANWindow khám phá chi tiết các bước tính toán và những lưu ý kỹ thuật cốt lõi ngay sau đây.
Tầm quan trọng của việc tính toán kích thước và cách trừ cửa sổ mở 4 cánh hệ 55
Trong quy trình sản xuất cửa nhôm, giai đoạn đo đạc và tính toán kích thước cắt nhôm luôn là bước nền tảng. Riêng đối với dòng cửa sổ thiết kế mở quay hoặc mở trượt dạng 4 cánh, số lượng cấu kiện thanh profile và phụ kiện đi kèm lớn hơn nhiều so với cửa 2 cánh. Do đó, chỉ cần một sai sót nhỏ vài milimet trong công thức trừ hao cũng có thể dẫn đến việc hỏng cả một mẻ nhôm, gây lãng phí chi phí vật tư và thời gian của xưởng.
Khi áp dụng đúng biện pháp và cách trừ cửa sổ mở 4 cánh hệ 55, thành phẩm cửa sau khi lắp ráp sẽ đạt được sự đồng bộ tuyệt đối. Khung cánh và khung bao khít nhau qua hệ gioăng cao su, không tạo ra khe hở đón gió hay làm thấm dột nước mưa. Hơn nữa, việc tính toán chuẩn xác kích thước còn giúp hệ thống bản lề chữ A, thanh chốt đa điểm và tay nắm hoạt động mượt mà, không bị chịu lực ép sai lệch, từ đó nâng cao tuổi thọ vận hành cho toàn bộ công trình.
Phân tích cấu tạo khung bao và khung cánh nhôm Xingfa hệ 55
Trước khi đi vào công thức toán học cụ thể, chúng ta cần hiểu rõ các thông số kỹ thuật bề mặt của thanh profile nhôm Xingfa hệ 55. Tên gọi hệ 55 thể hiện bề dày của thanh nhôm định hình là 55mm. Tuy nhiên, phần mặt cắt bản cánh và bản khung bao sẽ có các kích thước khác nhau tùy thuộc vào từng loại khuôn mẫu cấu kiện.
- Khung bao sổ: Thường có bản rộng bề mặt nhìn thấy là 50mm hoặc 55mm tùy dòng phân khúc tiêu chuẩn hay phân khúc cao cấp như nhôm Xingfa hệ 55 Anodized-ED.
- Thanh cánh cửa sổ: Có bản rộng phổ biến là 76mm. Phần phân chia rãnh lắp phụ kiện thường tuân thủ tiêu chuẩn phụ kiện rãnh C Châu Âu để dễ dàng tích hợp các hệ thống vật tư đồng bộ.
- Độ hở tiêu chuẩn: Giữa khung cánh và khung bao, hoặc giữa hai cánh cửa tiếp giáp nhau luôn cần một khoảng hở từ 3mm đến 5mm để lắp gioăng EPDM và tạo không gian cho cửa chuyển động mà không bị cọ xát cơ học vào nhau.
Công thức chi tiết và cách trừ cửa sổ mở 4 cánh hệ 55 quay
Dưới đây là công thức tính kích thước cắt nhôm cho hệ cửa sổ mở quay 4 cánh phổ biến nhất trên thị trường hiện nay. Chúng tôi giả định kích thước ô chờ hoàn thiện (phủ bì khung bao) ký hiệu là W (Chiều rộng) và H (Chiều cao).
Công thức tính chiều cao cánh (Hcánh)
Chiều cao của cánh cửa sổ được tính dựa trên chiều cao phủ bì trừ đi độ dày của hai thanh khung bao ngang (trên và dưới) và cộng thêm độ hở vấu chốt tiêu chuẩn.
- Công thức: Hcánh =Hphủ bì−50mm (hoặc trừ theo kích thước bản khung bao thực tế của từng nhà máy).
Công thức tính chiều rộng cánh (Wcánh)
Vì cửa có 4 cánh đóng mở, chiều rộng tổng thể sẽ được chia đều cho 4 cánh sau khi đã trừ đi các khoảng hở giữa khung bao với cánh và giữa các cánh với nhau (tổng cộng có 5 khe hở kỹ thuật, mỗi khe khoảng 3mm đến 5mm tùy loại gioăng).
- Công thức tổng quát: Wcánh=4Wphủ bìˋ−(Độ dày khung bao×2)−Tổng độ hở các khe
- Công thức áp dụng thực tế cho hệ 55 tiêu chuẩn: Wcánh=4Wphủ bì − 110mm

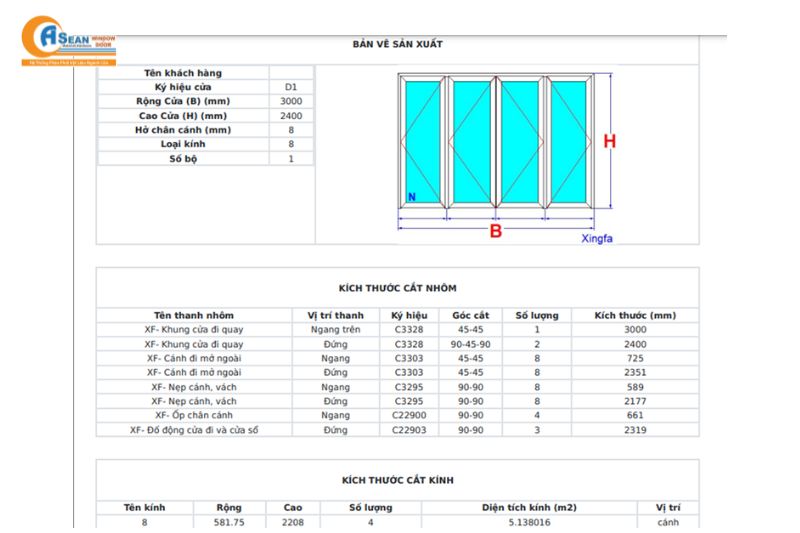

Để anh em dễ dàng hình dung, hãy xem bảng tổng hợp kích thước trừ hao vật tư dưới đây:
| Loại cấu kiện cần cắt | Ký hiệu bản vẽ | Công thức tính toán thực tế | Ghi chú kỹ thuật |
| Thanh khung bao ngang | Khung bao W | Cắt bằng kích thước W phủ bì ô chờ | Cắt góc 45 độ |
| Thanh khung bao đứng | Khung bao H | Cắt bằng kích thước H phủ bì ô chờ | Cắt góc 45 độ |
| Thanh cánh cửa đứng | Hcánh | Hphủ bì−50mm | Áp dụng cho dòng gioăng tiêu chuẩn |
| Thanh cánh cửa ngang | Wcánh | 4Wphủ bì−110mm | Chia đều cho kết cấu 4 cánh đều nhau |
Ví dụ minh họa thực tế: Nếu kích thước ô chờ phủ bì của cửa sổ là Chiều rộng W = 2400mm và Chiều cao H = 1400mm.
- Chiều cao cánh cửa sẽ là: 1400−50=1350mm.
- Chiều rộng mỗi cánh cửa sẽ là: 42400−110=572.5mm. Như vậy, anh em thợ sẽ tiến hành cắt các thanh cánh với kích thước chính xác là 1350mm (chiều đứng) và 572.5mm (chiều ngang) để lắp ghép thành bộ cửa hoàn chỉnh.
Cách trừ cửa sổ lùa 4 cánh nhôm Xingfa hệ 55 (Hệ mở trượt)
Đối với hệ cửa sổ mở trượt (lùa), cấu trúc khung bao ray và cánh sẽ có sự khác biệt so với hệ mở quay. Cửa lùa 4 cánh chuyển động trên 2 đường ray song song, khi mở thì 2 cánh bên trong sẽ lùa chồng lên 2 cánh bên ngoài. Do đó, cách trừ cửa sổ mở 4 cánh hệ 55 dạng lùa cần tính thêm độ tiếp giáp (độ chồng cánh) giữa các thanh cánh đứng khi đóng cửa.
- Chiều cao cánh lùa: Cần trừ đi độ dày của ray trên và ray dưới. Công thức thông thường: Hcánh=Hphủ bì−65mm.
- Chiều rộng cánh lùa: Vì có độ chồng khe giữa các cánh, công thức tính sẽ lấy tổng chiều rộng cộng thêm các phần bản nhôm giao nhau rồi mới chia cho 4. Công thức thông thường: Wcánh=4Wphủ bì+30mm.
Việc áp dụng đúng hệ gioăng nỉ giảm chấn và keo silicone Antas tại các điểm giao cắt này sẽ giúp cửa lùa chạy cực êm và không bị lọt khí hay lọt nước vào nhà.
Các lưu ý kỹ thuật quan trọng khi gia công và lắp đặt
Để đảm bảo bộ cửa sau khi tính toán và cắt gọt đạt chất lượng hoàn hảo nhất, người thợ cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:
Kiểm tra độ chuẩn xác của thiết bị cắt
Trước khi tiến hành cắt hàng loạt theo công thức, phải kiểm tra góc cắt 45 độ hoặc 90 độ của máy cắt hai đầu. Nếu lưỡi cắt bị lệch dù chỉ 0.5 độ, khi ép góc các thanh nhôm Xingfa hệ 55 sẽ bị hở góc, làm giảm tính thẩm mỹ và khả năng chống thấm nước.

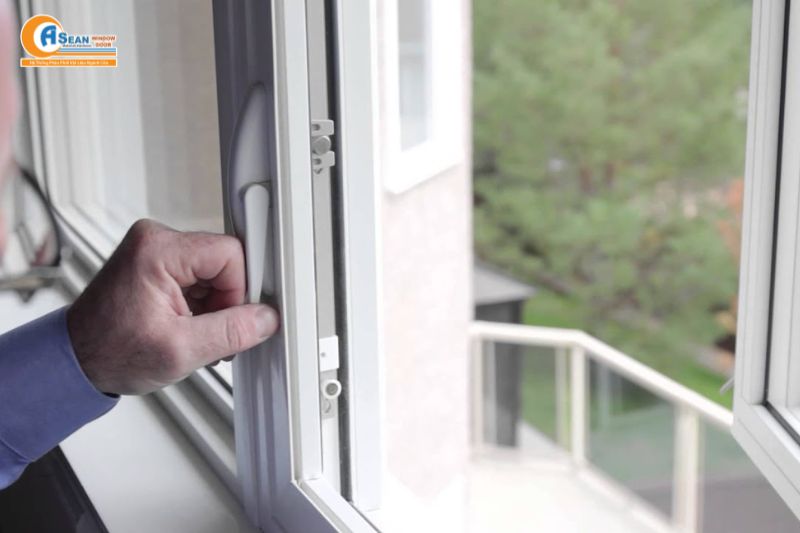

Sử dụng hệ phụ kiện rãnh C đồng bộ cao cấp
Việc lựa chọn vật tư đi kèm quyết định rất lớn đến độ bền của cửa. Xu hướng kiến trúc hiện đại ưu tiên sử dụng thiết kế tiêu chuẩn phụ kiện rãnh C kết hợp với các thương hiệu danh tiếng như CMECH hay 3H. Hệ phụ kiện đồng bộ này giúp cho việc tích hợp bản lề, thanh truyền động vào rãnh nhôm trở nên chuẩn xác từng milimet, không cần phải khoan khoét quá nhiều làm yếu kết cấu thanh nhôm.
Lựa chọn vật liệu làm kín chất lượng cao
Gioăng cao su EPDM và keo Antas là những thành phần không thể tách rời giúp bộ cửa đạt hiệu suất cách âm, cách nhiệt tối đa. Khi lắp ráp, hãy đảm bảo gioăng được luồn đều, không bị kéo quá căng hoặc bị đùn, giúp cho các khe hở sau khi áp dụng cách trừ cửa sổ mở 4 cánh hệ 55 được lấp đầy một cách hoàn hảo.
Để được tư vấn chuyên sâu về các giải pháp kết cấu, catalog kỹ thuật chi tiết của các hệ nhôm cao cấp và nhận bảng báo giá vật tư đồng bộ tối ưu nhất cho xưởng sản xuất, quý khách hàng và anh em đối tác có thể liên hệ trực tiếp với chúng tôi:
Thông tin liên hệ Công ty TNHH Cửa sổ Việt Châu Á (ASEANWindow):
- Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
- Số điện thoại: 0902.988.667 – 0938.054.358
- Email: info@aseanwindow.com
- Website: https://aseanwindow.com/
Kết luận
Việc làm chủ công thức và cách trừ cửa sổ mở 4 cánh hệ 55 không chỉ khẳng định năng lực chuyên môn của người thợ kiến trúc mà còn mang lại những sản phẩm cửa nhôm kính đạt chuẩn chất lượng cao nhất cho người tiêu dùng. Hãy luôn lựa chọn nguồn vật tư profile nhôm Xingfa hệ 55 chính hãng và các hệ phụ kiện đồng bộ từ những nhà phân phối uy tín để đảm bảo tính bền vững lâu dài cho mọi công trình. ASEANWindow luôn sẵn sàng là người bạn đồng hành tin cậy, cung cấp những giải pháp toàn diện và tối ưu nhất cho ngành cửa Việt Nam.
